W instalacji ciepłej wody użytkowej nie ma miejsca na przypadek: podgrzewanie wody zwiększa ciśnienie, a bez odpowiedniego zabezpieczenia szybko kończy się to kapaniem z zaworu albo przeciążeniem zasobnika. Grupa bezpieczeństwa cwu porządkuje ten układ, chroni bojler i ułatwia kontrolę pracy całej instalacji. W tym artykule wyjaśniam, z czego składa się taki zestaw, jak działa, jak go dobrać do zasobnika i jakie błędy montażowe naprawdę mają znaczenie.
Najważniejsze fakty o zabezpieczeniu zasobnika CWU
- Zestaw chroni zasobnik i instalację przed nadmiernym wzrostem ciśnienia podczas nagrzewania wody.
- Najczęściej składa się z zaworu bezpieczeństwa, manometru, przyłącza do naczynia przeponowego i armatury serwisowej.
- W instalacjach CWU standardem jest zwykle zawór 6 bar, a nie 3 bar, który częściej spotyka się w CO.
- Naczynie przeponowe przejmuje przyrost objętości wody po podgrzaniu i ogranicza niepotrzebne upusty.
- Jeśli zawór często upuszcza wodę, problemem bywa zbyt wysokie ciśnienie z sieci, brak naczynia albo źle ustawione ciśnienie wstępne.
- Właściwy montaż jest równie ważny jak sam dobór elementów, zwłaszcza miejsce wpięcia i bezpieczne odprowadzenie wody z upustu.
Czym jest zabezpieczenie zasobnika CWU i kiedy jest potrzebne
To nie jest ozdobny dodatek do kotłowni, tylko praktyczna ochrona przed skutkami wzrostu ciśnienia w zamkniętym układzie. Gdy woda w zasobniku się nagrzewa, zwiększa swoją objętość. Jeśli nie ma gdzie tego przyrostu „oddać”, ciśnienie rośnie, a instalacja zaczyna pracować pod niepotrzebnym obciążeniem.
W domu jednorodzinnym problem pojawia się najczęściej przy podgrzewaczach pojemnościowych, zasobnikach do pomp ciepła i instalacjach z zaworem zwrotnym. W takich układach cofnięcie wody do sieci wodociągowej jest blokowane, więc jedyną drogą na nadmiar ciśnienia pozostaje zabezpieczenie na zasilaniu zimnej wody. W praktyce traktuję je jako element obowiązkowy tam, gdzie zasobnik pracuje w układzie zamkniętym lub półzamkniętym.
To właśnie dlatego sam zasobnik nie powinien być odbierany jako „samowystarczalny” zbiornik. Potrzebuje armatury, która przewidzi skok ciśnienia zanim pojawi się uszkodzenie albo uciążliwe kapanie. I stąd już krok do pytania, z czego taki zestaw jest właściwie zbudowany.

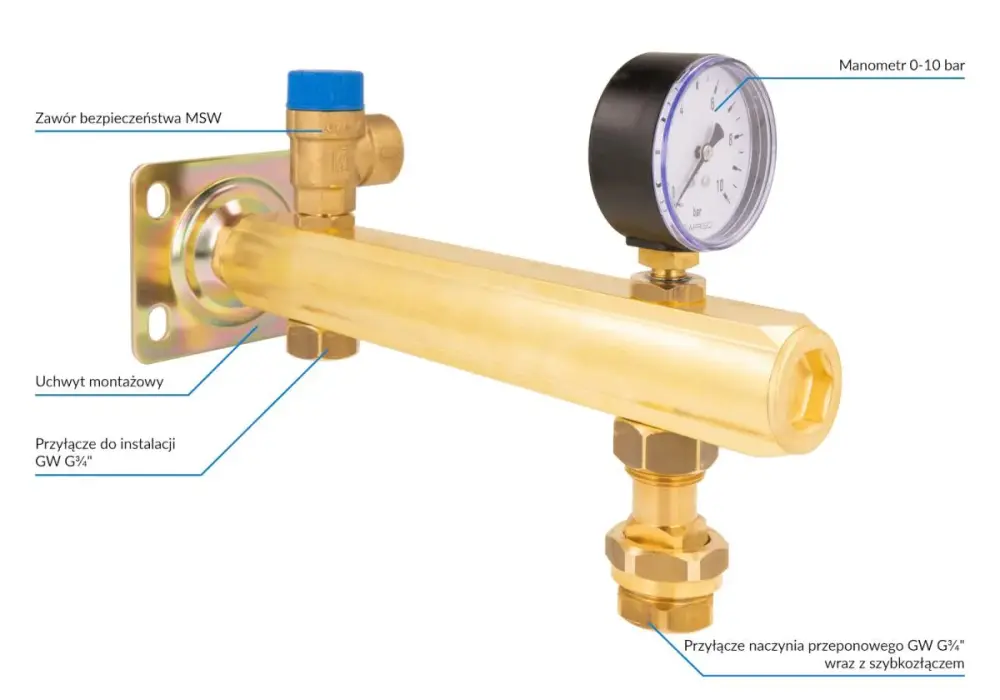

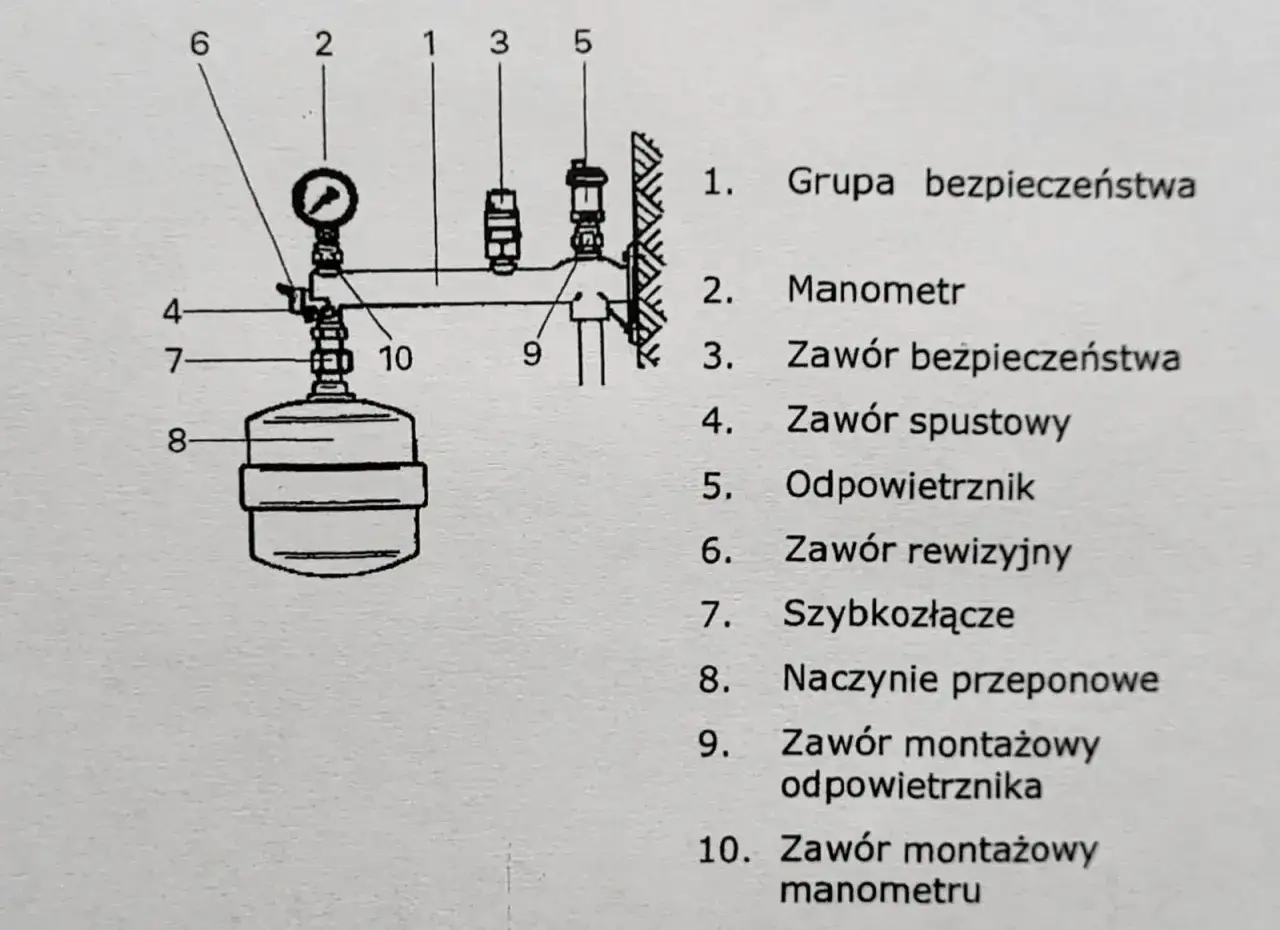

Z czego składa się grupa i co robi każdy element
Instrukcje producentów, m.in. ELTERM i SUNEX, pokazują, że w grupach do CWU standardem jest zawór 6 bar, przyłącze do naczynia przeponowego, manometr i - zależnie od wersji - elementy odcinające do serwisu. W zestawach do ciepłej wody odpowietrznik nie zawsze jest potrzebny; w obiegu wody użytkowej powietrze zwykle znika przy normalnym poborze wody.
| Element | Rola w instalacji | Na co zwracam uwagę w praktyce |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się, gdy ciśnienie przekroczy wartość graniczną i upuszcza nadmiar wody. | W CWU najczęściej spotyka się nastawę 6 bar; 8 bar pojawia się tylko w niektórych rozwiązaniach producenta. |
| Manometr | Pokazuje aktualne ciśnienie w układzie. | Pomaga odróżnić normalną pracę od problemu z naczyniem albo zasilaniem wodociągowym. |
| Przyłącze do naczynia przeponowego | Łączy grupę z naczyniem, które przejmuje rozszerzającą się wodę. | Bez tego elementu układ często działa, ale mniej stabilnie i częściej upuszcza wodę. |
| Zawór zwrotny | Nie pozwala wodzie cofnąć się do instalacji zimnej wody. | Chroni sieć i stabilizuje pracę całego układu, ale podnosi znaczenie naczynia przeponowego. |
| Zawór stopowy lub odcinający | Ułatwia serwis naczynia i przegląd armatury. | W dobrych zestawach pozwala sprawdzić naczynie bez opróżniania całej instalacji. |
| Odpowietrznik | Usuwa powietrze z układu. | W wersjach do CWU bywa pomijany, bo nie jest tu tak potrzebny jak w CO. |
Warto też wiedzieć, że część producentów oferuje warianty stalowe albo mosiężne, a gotowe zestawy bywają projektowane pod konkretne pojemności naczyń, na przykład do 25 l lub 35 l. To nie jest detal estetyczny, tylko informacja o tym, czy zestaw da się sensownie serwisować i rozbudować. I właśnie od tego zależy, jak grupa zachowa się, kiedy instalacja zacznie się nagrzewać.
Jak działa w praktyce, gdy woda się nagrzewa
Mechanizm jest prosty, ale łatwo go źle zinterpretować. Najpierw zasobnik napełnia się wodą o temperaturze zasilania, a naczynie przeponowe ma w sobie poduszkę powietrzną lub gazową o odpowiednim ciśnieniu wstępnym. Gdy woda się ogrzewa, zwiększa objętość i napiera na membranę naczynia, a to kompensuje wzrost ciśnienia.
Jeśli przyrost objętości jest większy, niż układ może przejąć, zawór bezpieczeństwa zaczyna upuszczać niewielką ilość wody. To nie jest awaria sama w sobie. Krótkie upuszczenie podczas grzania bywa zjawiskiem normalnym, zwłaszcza przy wyższym ciśnieniu z sieci albo przy większym zasobniku. Problem zaczyna się wtedy, gdy woda kapie bez przerwy, a manometr pokazuje wartości wyraźnie wyższe niż zwykle.
Ja patrzę na ten układ jak na bufor, a nie jak na mechanizm „gaszenia pożaru”. Jego zadaniem nie jest likwidacja fizyki, tylko kontrola skutków fizycznego przyrostu ciśnienia. Z takiego spojrzenia naturalnie wynika pytanie: jak dobrać zestaw, żeby ten bufor działał bez nerwowych niespodzianek.
Jak dobrać właściwy zestaw do zasobnika i ciśnienia w sieci
W praktyce nie wybieram armatury tylko po średnicy gwintu. To za mało. Liczy się pojemność zasobnika, ciśnienie zasilania, obecność naczynia przeponowego i możliwość serwisu. Na rynku polskim proste grupy 6 bar zaczynają się zwykle w okolicach 145-190 zł, a modele z lepszym wykończeniem lub dodatkowymi elementami serwisowymi kosztują więcej. Kompletny układ z naczyniem przeponowym to już wyraźnie większy wydatek, ale nadal tańszy niż naprawa uszkodzonego zasobnika.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Ciśnienie w sieci | Najlepiej sprawdzić manometrem na wejściu do instalacji. | Jeśli ciśnienie jest wysokie, zawór będzie częściej zrzucał wodę, a naczynie będzie mocniej obciążone. |
| Pojemność zasobnika | Im większy zbiornik, tym większy przyrost objętości podczas grzania. | Małe naczynie do dużego zasobnika często oznacza częstsze kapanie zaworu. |
| Nastawa zaworu | W CWU zwykle 6 bar, tylko czasem 8 bar zgodnie z dokumentacją producenta. | Za niska nastawa potrafi powodować niepotrzebne upusty, za wysoka - obniża poziom ochrony. |
| Naczynie przeponowe | Do wody użytkowej, z dopuszczeniem do pracy w takim medium. | Zwykłe naczynie „od CO” nie jest automatycznie dobrym zamiennikiem. |
| Serwis | Przyłącze umożliwiające sprawdzenie naczynia bez rozbierania całej instalacji. | To oszczędza czas przy przeglądzie i zmniejsza ryzyko niepotrzebnego spuszczania wody. |
| Materiał wykonania | Mosiądz albo stal nierdzewna, najlepiej z sensowną jakością uszczelek. | W kotłowni nie wygrywa ten element, który wygląda najładniej, tylko ten, który długo trzyma parametry. |
W dokumentacji projektowej spotyka się też odwołania do norm i wytycznych, ale dla użytkownika najważniejsze są trzy rzeczy: odpowiednia nastawa, zgodność z zasobnikiem i możliwość późniejszej obsługi. Jeśli któryś z tych punktów jest zignorowany, nawet dobry produkt zaczyna działać przeciętnie. A przeciętna instalacja CWU zwykle daje o sobie znać w najbardziej niepożądanym momencie - przy pierwszym większym rozgrzaniu wody.
Montaż i typowe błędy, które później wracają jako usterka
Najbezpieczniej montuje się ją na zasilaniu zimnej wody, możliwie blisko zasobnika. Droga między zaworem a zbiornikiem powinna być krótka i czytelna, bez przypadkowych zwężeń i bez elementów, które mogłyby odciąć zasobnik od ochrony. To ważniejsze, niż wielu inwestorów zakłada na etapie wykończenia kotłowni.
- Nie wstawiaj zaworu odcinającego między zasobnik a zawór bezpieczeństwa.
- Nie zasłaniaj manometru i nie chowaj zestawu tak, żeby dostęp serwisowy był utrudniony.
- Nie zatykaj wylotu upustu ani nie kieruj go „na ślepo” do miejsca, gdzie woda może zalać podłogę.
- Nie zakładaj, że każdy zestaw do CO nadaje się również do CWU.
- Po montażu sprawdź szczelność połączeń i ustawienie ciśnienia wstępnego w naczyniu.
W dobrze zrobionej instalacji upust z zaworu trafia do bezpiecznego odpływu, a nie na podłogę. To drobiazg tylko z pozoru: w praktyce właśnie ten szczegół decyduje, czy lekkie kapanie pozostanie niezauważalne, czy zamieni się w ślad wilgoci i niepotrzebne naprawy. Z montażu płynnie wynika kolejna rzecz, czyli rozpoznanie sytuacji, w której zawór nie zachowuje się już normalnie.
Dlaczego zawór zaczyna kapać i co z tym zrobić
Kapnięcie podczas nagrzewania nie zawsze oznacza awarię. Często to po prostu sygnał, że układ kompensuje rozszerzalność wody. Inna sprawa, jeśli zawór sączy się także wtedy, gdy zasobnik nie grzeje. Wtedy szukałbym problemu szybciej w ciśnieniu z sieci, naczyniu przeponowym albo samym zaworze niż w „kaprysie instalacji”.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Kapanie tylko podczas grzania | Normalny przyrost objętości albo zbyt małe naczynie przeponowe. | Ciśnienie wstępne naczynia, pojemność naczynia, ciśnienie w sieci. |
| Kapanie również poza cyklem grzania | Zbyt wysokie ciśnienie zasilania lub zużyty zawór. | Pomiar ciśnienia na wejściu, stan uszczelnienia, ewentualny reduktor ciśnienia. |
| Mocny, powtarzalny upust wody | Brak naczynia, źle dobrane naczynie albo rozregulowana instalacja. | Sprawdzenie kompletności zestawu i parametrów pracy zasobnika. |
| Brak reakcji zaworu mimo wyraźnego wzrostu ciśnienia | Zawór zablokowany przez osad lub uszkodzony. | Natychmiastowy przegląd i zwykle wymiana elementu. |
Najgorszy błąd to uznanie, że „tak ma być” i odkładanie sprawy na później. Jeśli zawór często upuszcza wodę, to nie jest problem wyłącznie estetyczny. W dłuższym czasie oznacza większe zużycie armatury, możliwą utratę komfortu i ryzyko, że zasobnik nie pracuje w warunkach, do których został zaprojektowany. Dlatego zawsze zaczynam od prostych pomiarów, a dopiero potem wymieniam elementy.
Dlaczego CWU i CO nie można zabezpieczać tak samo
To jedno z najczęstszych nieporozumień w kotłowni. Z zewnątrz grupy mogą wyglądać podobnie, ale pracują w innych warunkach i z innym medium. W CO zwykle mówimy o układzie grzewczym z zaworem 3 bar, a w CWU o wodzie użytkowej i zaworze najczęściej 6 bar. Różni się też rola odpowietrznika - w układach do CO jest standardem, w zestawach do wody użytkowej bywa zbędny.
| Cecha | CWU | CO |
|---|---|---|
| Medium | Woda użytkowa, z wymaganiami higienicznymi dla instalacji domowej. | Woda grzewcza, czasem z dodatkiem glikolu. |
| Typowa nastawa zaworu | Najczęściej 6 bar. | Najczęściej 3 bar. |
| Odpowietrznik | Nie zawsze występuje. | Zwykle jest częścią zestawu. |
| Najważniejsze zadanie | Ochrona zasobnika przed nadmiernym wzrostem ciśnienia i cofnięciem wody. | Ochrona zamkniętego obiegu grzewczego przed nadciśnieniem. |
| Typowy błąd | Założenie, że grupa od CO „też pasuje”, bo zgadzają się gwinty. | Dobranie elementu bez uwzględnienia ciśnienia roboczego układu. |
W praktyce to nie jest kwestia semantyki, tylko bezpieczeństwa i trwałości instalacji. Jeśli ktoś zamienia elementy między CO i CWU wyłącznie dlatego, że „mechanicznie pasują”, zwykle prędzej czy później wraca do poprawki. I właśnie dlatego przy wyborze zawsze patrzę na przeznaczenie producenta, a nie tylko na sam gwint.
Co sprawdzić przed zakupem, żeby instalacja działała bez poprawek
- Sprawdź pojemność zasobnika i przewidywane zużycie ciepłej wody.
- Zmierz ciśnienie w sieci, zamiast zgadywać jego wartość.
- Upewnij się, że zestaw ma właściwą nastawę zaworu i miejsce na naczynie przeponowe.
- Wybierz rozwiązanie, które da się serwisować bez rozbierania połowy kotłowni.
- Zaplanuj bezpieczne odprowadzenie wody z upustu już na etapie montażu, a nie dopiero po pierwszym kapania.
- Po uruchomieniu obserwuj manometr przez kilka cykli grzania, bo to najszybszy test sensownego doboru.
Dobrze dobrana armatura zabezpieczająca nie zwraca na siebie uwagi na co dzień. I właśnie o to chodzi: ma chronić zasobnik, nie generować problemów. Jeśli po montażu ciśnienie jest stabilne, zawór pracuje tylko wtedy, kiedy powinien, a nadmiar wody trafia w bezpieczne miejsce, instalacja CWU będzie działała spokojnie i bez nerwowych niespodzianek.
