Ciśnienie w układzie klimatyzacji nie jest jedną stałą liczbą, tylko wynikiem temperatury otoczenia, rodzaju czynnika i stanu całego obiegu. W praktyce prawidłowe ciśnienie w klimatyzacji samochodowej trzeba oceniać razem z warunkami pomiaru, bo ten sam samochód pokaże inne wartości rano, inne po południu, a jeszcze inne po krótkiej jeździe w korku. Poniżej pokazuję, jakie zakresy są typowe, jak wykonać pomiar bez błędu i jak rozpoznać, czy problem leży w ilości czynnika, sprężarce, wentylatorze albo w osprzęcie układu.
Najważniejsze liczby i zasady, które warto zapamiętać
- Na wyłączonym i wyrównanym układzie ciśnienie rośnie wraz z temperaturą otoczenia, więc nie ma jednej uniwersalnej wartości.
- Przy sprawnej klimatyzacji strona niskiego ciśnienia zwykle pracuje w wąskim zakresie, a wysokie ciśnienie rośnie wraz z upałem i obciążeniem.
- R134a i R1234yf pracują podobnie, ale zawsze liczy się naklejka pod maską i dane dla konkretnego auta.
- Pomiar ma sens dopiero po uruchomieniu silnika, przy włączonej klimatyzacji, sprawnych wentylatorach i odpowiednich obrotach.
- Jeśli odczyty są poza zakresem, najpierw szuka się przyczyny: ubytku czynnika, blokady, słabego skraplacza albo zużytej sprężarki.
Jak rozumieć ciśnienie w klimatyzacji samochodu
Najpierw rozdzielam dwie rzeczy, które często są mylone: ciśnienie statyczne i ciśnienie robocze. Statyczne odczytujesz na wyłączonym układzie, gdy czynnik zdążył się wyrównać w całym obiegu. Robocze widzisz dopiero wtedy, gdy sprężarka pracuje i układ rzeczywiście odbiera ciepło z kabiny.
W stanie spoczynku oba manometry powinny pokazywać zbliżony wynik, a wartość będzie zależeć przede wszystkim od temperatury otoczenia. Dla orientacji przy 20°C widzę zwykle około 4,7 bar dla R134a i 4,9 bar dla R1234yf, a przy 40°C robi się już około 9,1-9,2 bar. To nadal nie mówi, czy klima chłodzi dobrze, ale pozwala odsiać oczywiste ubytki czynnika.
| Temperatura otoczenia | R134a, ciśnienie statyczne | R1234yf, ciśnienie statyczne |
|---|---|---|
| 20°C | około 4,7 bar | około 4,9 bar |
| 30°C | około 6,7 bar | około 6,8 bar |
| 40°C | około 9,1 bar | około 9,2 bar |
Warto zapamiętać prostą zasadę: im cieplej na zewnątrz, tym wyższe ciśnienie spoczynkowe. Dopiero gdy sprężarka rusza, zaczyna mieć znaczenie to, jak mocno rozdzielają się wartości po stronie niskiej i wysokiej. I właśnie dlatego następny krok to poprawny pomiar, a nie zgadywanie po samym wskazaniu jednego zegara.

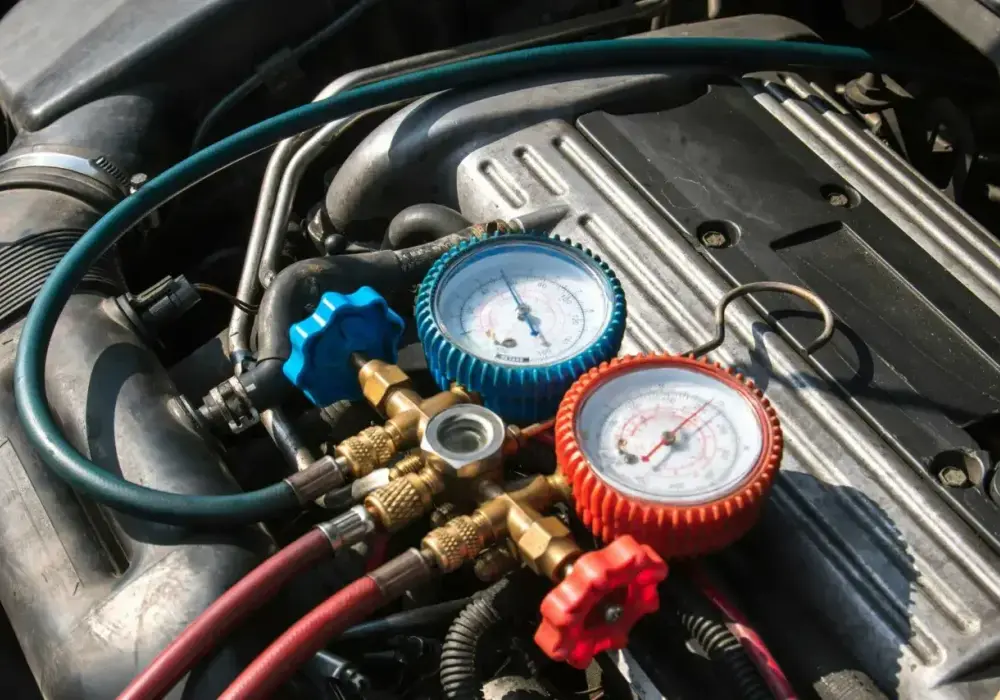

Jak sprawdzić ciśnienie, żeby odczyt był wiarygodny
Ja zawsze zaczynam od identyfikacji czynnika na naklejce pod maską, bo pomylenie R134a z R1234yf kończy się błędną diagnozą. Potem robię pomiar w dwóch krokach: najpierw sprawdzam ciśnienie spoczynkowe, a dopiero później odczyt przy pracującym silniku i klimatyzacji ustawionej na maksimum. W tabelach serwisowych Nissens właśnie taki sposób pomiaru daje wynik najbardziej porównywalny z normą.
- Sprawdzam temperaturę otoczenia i to, czy wentylatory chłodnicy faktycznie pracują.
- Ustawiam nawiew świeżego powietrza, najniższą temperaturę i maksymalny nadmuch.
- Odczytuję LP i HP na biegu jałowym, a potem jeszcze przy około 1500-2000 obr./min.
- Patrzę, czy sprężarka pracuje stabilnie, czy nie odcina się zbyt często i czy skraplacz ma dobry przepływ powietrza.
- Porównuję wynik z tabelą dla konkretnej temperatury, a nie z jedną „uniwersalną” liczbą.
Przy niskiej temperaturze otoczenia diagnostyka bywa mało miarodajna, bo układ nie buduje jeszcze typowych wartości roboczych. Z kolei w bardzo gorący dzień odczyt łatwo zawyżyć przez słaby przepływ powietrza przez skraplacz albo przez niewydajne wentylatory. Dlatego sam pomiar bez kontekstu niewiele znaczy.
Jakie wartości są typowe podczas pracy układu
W sprawnym układzie najważniejsze jest to, że strona niskiego ciśnienia trzyma się dość wąskiego zakresu, a strona wysokiego ciśnienia rośnie wraz z temperaturą otoczenia. W praktyce w układach z kompresorem o zmiennej wydajności LP zwykle mieści się w granicach 1,5-2,5 bar, a HP rośnie od około 9,5 do 28 bar. W sprężarce o stałej wydajności zakres LP jest szerszy, bo potrafi zejść niżej i wzrosnąć do 3,5 bar.
| Temperatura otoczenia | Sprężarka o zmiennej wydajności LP | Sprężarka o zmiennej wydajności HP | Sprężarka o stałej wydajności LP | Sprężarka o stałej wydajności HP |
|---|---|---|---|---|
| 15,5°C | 1,5-2,3 bar | 9,5-13,0 bar | 0,5-3,0 bar | 9,5-13,0 bar |
| 21,0°C | 1,5-2,3 bar | 12,5-17,5 bar | 0,5-3,0 bar | 12,5-17,5 bar |
| 26,5°C | 1,5-2,3 bar | 14,0-20,5 bar | 0,5-3,0 bar | 14,0-20,5 bar |
| 32,0°C | 1,5-2,5 bar | 16,0-24,0 bar | 0,5-3,5 bar | 16,0-24,0 bar |
| 38,8°C | 1,5-2,5 bar | 18,5-25,5 bar | 0,5-3,5 bar | 18,5-25,5 bar |
| 43,0°C | 1,5-2,5 bar | 22,0-28,0 bar | 0,5-3,5 bar | 22,0-28,0 bar |
Na tym etapie nie porównuję jeszcze samego „chłodu” w kabinie, tylko logikę pracy układu. Jeśli przy 30-35°C niskie ciśnienie jest zbyt niskie, a wysokie wyraźnie odbiega od tabeli, nie szukam problemu w nawiewie, tylko w obiegu czynnika. Jeśli ciśnienia są poprawne, a w kabinie nadal jest ciepło, wtedy zaczynam podejrzewać zupełnie inny element.
Co oznaczają zbyt niskie i zbyt wysokie odczyty
Same liczby nie rozwiązują sprawy, ale bardzo dobrze pokazują kierunek diagnostyki. Poniżej zestawiam najczęstsze układy odczytów i to, co zwykle za nimi stoi.
| Odczyt | Najczęstsze znaczenie | Co sprawdzam najpierw |
|---|---|---|
| LP niskie, HP niskie | Za mało czynnika, wyciek albo słaba wydajność sprężarki | Szczelność układu, ślady oleju, ilość czynnika, pracę zaworu sterującego |
| LP wysokie, HP niskie | Sprężarka nie tłoczy tak, jak powinna, albo zawór regulacyjny pracuje źle | Sprężarkę, zawór MCV/ECV, sterowanie kompresorem |
| LP niskie, HP wysokie | Zawór rozprężny, osuszacz lub przewód mogą być przytkane | Drożność układu, wilgoć, stan osuszacza, zanieczyszczenia |
| LP wysokie, HP wysokie | Przeładowanie, słaby skraplacz albo zbyt mały odbiór ciepła | Wentylatory, czystość skraplacza, ilość czynnika, obieg powietrza |
W autach ze sprężarką o zmiennej wydajności interpretacja bywa trochę inna niż w starszych układach, ale logika pozostaje podobna: nieprawidłowy układ ciśnień zawsze coś sygnalizuje. Różnica polega na tym, czy problem dotyczy zasilania, tłoczenia, dławienia czy odbioru ciepła. To właśnie dlatego nie patrzę na samą liczbę, tylko na cały wzór odczytu.
Dlaczego klima może słabo chłodzić mimo dobrych ciśnień
To jeden z częstszych błędów w diagnozie. Kierowca widzi „w normie” na manometrach i zakłada, że układ jest sprawny, ale w praktyce problem siedzi gdzie indziej. Dzieje się tak zwłaszcza wtedy, gdy układ chłodniczy działa poprawnie, a zawodzi strona powietrzna.
- Zbyt słaby przepływ przez skraplacz przez zabrudzenia, uszkodzony wentylator albo osłony, które kierują powietrze w złą stronę.
- Zapchany filtr kabinowy, przez który powietrze nie przechodzi z odpowiednią wydajnością.
- Klapa mieszająca wpuszczająca do kabiny zbyt dużo ciepłego powietrza z nagrzewnicy.
- Błędny odczyt czujnika temperatury parownika, przez co sterownik wcześniej ogranicza pracę sprężarki.
- Sprężarka, która na postoju wygląda dobrze, ale pod obciążeniem traci wydajność.
Właśnie w takich sytuacjach najbardziej pomaga chłodna analiza, a nie dolewanie czynnika „na próbę”. Jeśli ciśnienia są poprawne, a temperatura nawiewu dalej jest zbyt wysoka, szukam problemu po stronie przepływu powietrza, sterowania lub mechaniki mieszania temperatury. To oszczędza czas i zwykle kończy się trafniejszą naprawą.
Kiedy nie dopompowywać czynnika, tylko szukać usterki
Najgorszy scenariusz to powtarzające się uzupełnianie czynnika bez znalezienia przyczyny ubytku. Typowy układ klimatyzacji potrafi tracić niewielką ilość czynnika w skali roku, ale jeśli po sezonie znów trzeba „ratować” klimę, to już nie jest normalna eksploatacja, tylko objaw problemu. Ja traktuję to jako sygnał do testu szczelności, a nie do kolejnego dobijania układu.
Szczególnie ostrożny jestem wtedy, gdy:
- ciśnienie statyczne jest wyraźnie niższe niż wynika z temperatury otoczenia,
- sprężarka załącza się i wyłącza w krótkich odstępach,
- na przewodach lub złączach widać tłuste ślady oleju,
- wysokie ciśnienie rośnie zbyt mocno mimo czystego skraplacza,
- układ był już wielokrotnie napełniany bez trwałego efektu.
Wtedy zamiast zgadywać, trzeba znaleźć wyciek, sprawdzić osuszacz, zawór rozprężny, wentylatory i pracę sprężarki. Dobrze wykonana diagnostyka jest tańsza niż seria przypadkowych dolewek, a przede wszystkim nie maskuje usterki na jeden sezon.
Co warto zapisać przy następnym pomiarze, żeby nie zgadywać
Jeżeli mam zostawić jedną praktyczną radę, to tę: zapisuj nie tylko same liczby, ale też warunki, w których je zmierzyłeś. Bez tego nawet poprawny odczyt łatwo staje się bezużyteczny.
- temperaturę otoczenia w chwili pomiaru,
- rodzaj czynnika: R134a albo R1234yf,
- ciśnienie statyczne i robocze,
- obroty silnika w trakcie testu,
- pracę wentylatorów chłodnicy i skraplacza,
- ustawienie nawiewu i recyrkulacji,
- informację, czy sprężarka ma stałą czy zmienną wydajność.
Im więcej takich danych spiszę, tym mniej zgaduję. Przy klimatyzacji najważniejsze jest nie samo wskazanie manometru, ale cały kontekst: temperatura, przepływ powietrza, typ sprężarki i właściwa ilość czynnika muszą się zgadzać jednocześnie. Jeśli to masz pod kontrolą, diagnoza robi się dużo prostsza, a naprawa przestaje być loterią.
